세트 나사라고도하는 그루브 나사는 다양한 기계 응용 분야에 사용되어 풀리를 샤프트에 고정하거나 어셈블리의 구성 요소를 고정하는 것과 같은 다른 물체 내에서 또는 다른 물체에 물체를 고정합니다. 적절한 기능을 보장하고 구성 요소의 손상을 방지하거나 스트레스를 피우는 데 그럽 나사를 올바르게 조이는 것이 필수적입니다. 조임 중에 적용된 토크는 나사 또는 짝짓기 재료의 손상을 피하면서 최적의 클램핑 력을 달성하는 데 중요한 요소입니다.
그럽 나사의 적절한 조임 토크는 다음을 포함한 여러 요인에 따라 다릅니다.
나사 크기와 재질
그럽 나사의 직경과 스레드 크기는 올바른 조임 토크를 결정하는 데 중요한 역할을합니다. 더 큰 나사는 더 높은 토크 값을 처리 할 수 있습니다. 또한, 나사의 재료 (예 : 스테인리스 스틸, 합금 강철)는 강도와 파손 위험없이 적용 할 수있는 최대 토크에 영향을 미칩니다.
짝짓기 구성 요소의 재료
그루브 나사가 조이고있는 재료의 경도와 유형은 토크 값에 영향을 줄 수 있습니다. 예를 들어, 나사가 알루미늄과 같은 더 부드러운 재료로 조이면 나사산을 벗기는 것을 피하려면 더 낮은 토크가 필요합니다.
매끄럽게 하기
스레드에 윤활을 적용하면 마찰이 줄어들어보다 일관되고 정확한 토크 적용이 가능합니다. 그러나 조임 중 저항을 줄이기 때문에 과도한 타격의 위험을 증가시킬 수 있습니다.
나사 유형 및 헤드 디자인
플랫 포인트, 콘 포인트 또는 컵 포인트와 같은 다양한 유형의 그럽 나사는 결합 표면과 상호 작용하는 방식의 변화로 인해 토크 값을 약간 조정해야 할 수 있습니다.
특정 토크 값은 위에서 언급 한 요인에 따라 다를 수 있지만, 그럽 나사 조임에 대한 일반적인 지침은 일반적으로 엔지니어링 참조 차트에서 사용할 수 있습니다. 예를 들어, 합금 스틸 그럽 나사에 대한 일반적인 가이드 라인은 다음과 같습니다.
M3 (직경 3mm) : 약 1.2-1.5 nm
M4 (4mm 직경) : 약 2.7-3.0 nm
M5 (5mm 직경) : 약 5.5-6.0 nm
M6 (6mm 직경) : 약 9.0-10.0 nm
이러한 값은 특정 응용 프로그램, 나사 재료 및 윤활 사용 여부에 따라 다를 수 있습니다.
| 제품 제목 | 해당 산업 |

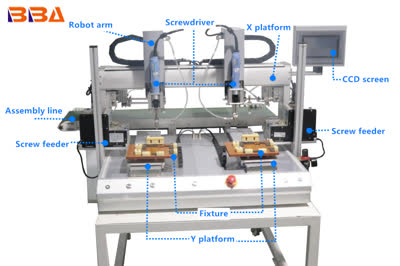

| 나사 기계 | 전기 음향 |
토크 렌치를 사용하십시오
정확한 조임을 보장하려면 토크 렌치 또는 정확한 토크 측정을 허용하는 교정 드라이버를 사용하십시오. 이를 통해 조롱을 방지하거나 (느슨해 질 수 있음) 과도한 조롱 (손상을 유발할 수 있음).
점진적인 조임
그럽 나사를 조일 때 특히 더 큰 나사 나 중요한 응용 프로그램을 다룰 때 점차 그렇게하는 것이 좋습니다. 이 접근법은 균일 한 클램핑 력을 보장하고 갑자기 과부하를 방지합니다.
토크 값을 다시 확인하십시오
고 진동 환경에서는 나사가 시간이 지남에 따라 풀릴 수 있으므로 토크 값을 주기적으로 다시 확인하는 것이 좋습니다.
그루브 나사의 올바른 조임 토크를 이해하는 것은 기계식 어셈블리에서 최적의 성능과 내구성을 달성하는 데 필수적입니다. 표준 토크 지침에 따라 재료 요소를 고려하고 적절한 도구를 사용하면 안전하고 오래 지속되는 설치를 보장 할 수 있습니다.
