이중 작업 플랫폼 로봇 솔더링 시스템은 정확한 PCB 및 와이어 납땜을위한 단일 철 팁을 특징으로합니다. 효율성을 위해 설계된 듀얼 플랫폼 작동, 자동화 된 컨트롤 및 높은 정확도를 제공합니다. 전자 제조에 이상적 인이 시스템은 납땜 작업의 일관된 성능과 신뢰성을 보장합니다. 고급 납땜 솔루션이 필요한 산업에 적합합니다.
자동 솔더링 머신은 프로그래밍 가능하므로 사용자는 다양한 유형의 구성 요소 및 회로 보드에 맞춤형 납땜 프로파일을 만들 수 있습니다. 이러한 유연성을 통해 다양한 생산 요구 사항 및 사양에 적응할 수 있습니다.
고급 납땜 기계에는 자동화 된 구성 요소 감지, 정렬 및 검사를위한 비전 시스템이 포함되어 밀도가 높은 인구가 많은 보드에서도 정확한 구성 요소 배치 및 납땜을 보장 할 수 있습니다.
이 용접 로봇의 긴 보증 기간 : 2 년 vs 1 년의 다른 공급 업체.
<template class="visibility">
PCB 및 와이어 납땜을위한 단일 철 팁이있는 이중 작업 플랫폼 로봇 납땜 시스템 사양
모델
이중 용접 팁이있는 BBA-5331HX
전압
110/220V 50/60Hz
작업 플랫폼 크기
500*300*300*100mm (x*y1*y2*z) @customized
최대 부하 중량
10kg (작업 플랫폼 용)
솔더 와이어
￠ 0.4-1.6 (mm)
속도를 움직입니다
X.Y (600-800mm/s)
Z (400mm/s)
R (300 °/s)
반복적 인 정밀도
+/- 0.02mm
온도 제어 범위
0-550 ℃
난방력
150 ~ 300W
공기 압력 요구 사항
0.4 ~ 0.8 MPa (4 ~ 8kgf/cm2)
제어 시스템
모듈 식 드라이버 + 가르치는 펜던트
운전 모드
정밀 스테핑 모터
납땜 방법
포인트 납땜/ 드래그 납땜
철 팁 청소
자동 공기 청소
작업 온도
5-40 ℃
작동하는 습도
20-90%RH
기계의 치수
600*600*880 (mm)
무게
98 (kg)
납땜 로봇은 막지없이 부드러운 주석 공급을 보장합니다.
정확한 납땜, 자동 일정 온도, 전체 솔더 조인트를위한 자동 납땜 로봇.
자동 솔더링 머신은 프로그래밍 가능하므로 사용자는 다양한 유형의 구성 요소 및 회로 보드에 맞춤형 납땜 프로파일을 만들 수 있습니다. 이러한 유연성을 통해 다양한 생산 요구 사항 및 사양에 적응할 수 있습니다.
고급 납땜 기계에는 자동화 된 구성 요소 감지, 정렬 및 검사를위한 비전 시스템이 포함되어 밀도가 높은 인구가 많은 보드에서도 정확한 구성 요소 배치 및 납땜을 보장 할 수 있습니다.
이 용접 로봇의 긴 보증 기간 : 2 년 vs 1 년의 다른 공급 업체.
</template>
PCB 및 와이어 납땜을위한 단일 철 팁이있는 이중 작업 플랫폼 로봇 납땜 시스템의 장점
더블 아이언 솔더링 머신은 PCB 보드에 전자 부품을 납땜하는 특정 요구 사항에 맞게 조정되어 PCB 용접 공정에서 효율적이고 신뢰할 수 있으며 일관된 납땜에 필요한 기능을 제공합니다.
<template class="visibility">
PCB 및 와이어 납땜을위한 단일 철 팁이있는 이중 작업 플랫폼 로봇 납땜 시스템의 장점
더블 아이언 솔더링 머신은 PCB 보드에 전자 부품을 납땜하는 특정 요구 사항에 맞게 조정되어 PCB 용접 공정에서 효율적이고 신뢰할 수 있으며 일관된 납땜에 필요한 기능을 제공합니다.
</template>
1. 전기 솔더링 머신은 프로그래밍에 최적화되어 간단한 작동과 학습하기 쉬운 교육 기능을 제공합니다.
2. 생산성과 효율성을 높이기 위해 솔더링 로봇에는 로봇 암, 컨베이어 시스템 및 프로그래밍 가능한 납땜 프로파일과 같은 자동화 기능이 통합 될 수 있습니다. 이 기능은 납땜 프로세스를 간소화하고 수동 노동 요구 사항을 최소화하는 데 도움이됩니다.
3. 스팟 솔더링 및 드래그 솔더링을 모두 충족 할 수있는 로터리 솔더 기능을 갖춘 철 솔더 기계.
4. 자동 납땜 기계는 납땜 품질과 일관성을 향상시켜 수동 납땜에 비해 솔더 소비를 30% 줄입니다.
5. 다중 납땜 헤드 : 많은 기계는 여러 납땜 헤드를 수용하도록 설계되어 회로 보드에서 여러 지점을 동시에 솔더링 할 수 있습니다. 이 기능은 처리량과 효율성을 크게 향상시킵니다.
<template class="visibility">
1. 전기 솔더링 머신은 프로그래밍에 최적화되어 간단한 작동과 학습하기 쉬운 교육 기능을 제공합니다.
2. 생산성과 효율성을 높이기 위해 솔더링 로봇에는 로봇 암, 컨베이어 시스템 및 프로그래밍 가능한 납땜 프로파일과 같은 자동화 기능이 통합 될 수 있습니다. 이 기능은 납땜 프로세스를 간소화하고 수동 노동 요구 사항을 최소화하는 데 도움이됩니다.
3. 스팟 솔더링 및 드래그 솔더링을 모두 충족 할 수있는 로터리 솔더 기능을 갖춘 철 솔더 기계.
4. 자동 납땜 기계는 납땜 품질과 일관성을 향상시켜 수동 납땜에 비해 솔더 소비를 30% 줄입니다.
5. 다중 납땜 헤드 : 많은 기계는 여러 납땜 헤드를 수용하도록 설계되어 회로 보드에서 여러 지점을 동시에 솔더링 할 수 있습니다. 이 기능은 처리량과 효율성을 크게 향상시킵니다.
</template>
PCB 및 와이어 납땜을위한 단일 철 팁이있는 이중 작업 플랫폼 로봇 납땜 시스템 응용 프로그램
자동 납땜 기계는 주로 전자 제품 제조에서 전자 부품을 회로 보드에 정확하고 효율적으로 납땜하는 것이 필수적 인 다양한 산업 분야에서 응용 프로그램을 찾습니다. 일부 일반적인 응용 프로그램에는 다음이 포함됩니다.

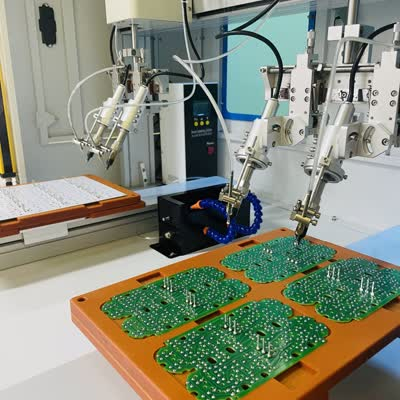

-PCB 어셈블리 : 자동 솔더링 머신은 PCB (Printed Circuit Board) 어셈블리 프로세스에 SMDS (Sparate-Mount Devices), 통로 구성 요소 및 기타 전자 부품에 PCB에 광범위하게 사용됩니다. 이 기계는 일관된 납땜 품질을 보장하고 생산 효율성을 향상시킵니다.
-Consumer Electronics : 소비자 전자 산업에서 스마트 폰, 태블릿, 랩톱, TV 및 게임 콘솔과 같은 제품 조립에 자동 납땜 기계가 사용됩니다. 이 기계는 소형 부품의 고속 고정밀 납땜을 가능하게하여 소형 및 신뢰할 수있는 전자 장치의 생산에 기여합니다.
-자극 전자 장치 : 자동 납땜 기계는 엔진 제어 장치 (ECU), 대시 보드 디스플레이, 인포테인먼트 시스템 및 센서를 포함한 자동차 전자 제품 제조에 중요한 역할을합니다. 이 기계는 가혹한 운영 환경에서 신뢰성과 내구성에 대한 자동차 산업 표준을 충족하는 구성 요소의 납땜을 보장합니다.
-의료 기기 : 의료 기기 제조 부문에서 자동 납땜 기계는 환자 모니터, 주입 펌프, 진단 장비 및 이식 가능한 장치와 같은 장치의 전자 구성 요소를 납땜하는 데 사용됩니다. 이 기계에서 제공하는 정확한 납땜은 의료 기기의 신뢰성과 안전을 보장하는 데 중요합니다.
<template class="visibility">
PCB 및 와이어 납땜을위한 단일 철 팁이있는 이중 작업 플랫폼 로봇 납땜 시스템 응용 프로그램
자동 납땜 기계는 주로 전자 제품 제조에서 전자 부품을 회로 보드에 정확하고 효율적으로 납땜하는 것이 필수적 인 다양한 산업 분야에서 응용 프로그램을 찾습니다. 일부 일반적인 응용 프로그램에는 다음이 포함됩니다.
-PCB 어셈블리 : 자동 솔더링 머신은 PCB (Printed Circuit Board) 어셈블리 프로세스에 SMDS (Sparate-Mount Devices), 통로 구성 요소 및 기타 전자 부품에 PCB에 광범위하게 사용됩니다. 이 기계는 일관된 납땜 품질을 보장하고 생산 효율성을 향상시킵니다.
-Consumer Electronics : 소비자 전자 산업에서 스마트 폰, 태블릿, 랩톱, TV 및 게임 콘솔과 같은 제품 조립에 자동 납땜 기계가 사용됩니다. 이 기계는 소형 부품의 고속 고정밀 납땜을 가능하게하여 소형 및 신뢰할 수있는 전자 장치의 생산에 기여합니다.
-자극 전자 장치 : 자동 납땜 기계는 엔진 제어 장치 (ECU), 대시 보드 디스플레이, 인포테인먼트 시스템 및 센서를 포함한 자동차 전자 제품 제조에 중요한 역할을합니다. 이 기계는 가혹한 운영 환경에서 신뢰성과 내구성에 대한 자동차 산업 표준을 충족하는 구성 요소의 납땜을 보장합니다.
-의료 기기 : 의료 기기 제조 부문에서 자동 납땜 기계는 환자 모니터, 주입 펌프, 진단 장비 및 이식 가능한 장치와 같은 장치의 전자 구성 요소를 납땜하는 데 사용됩니다. 이 기계에서 제공하는 정확한 납땜은 의료 기기의 신뢰성과 안전을 보장하는 데 중요합니다.
